產品商標

縱昂牌

公告批次

372（擴展）

產品名稱

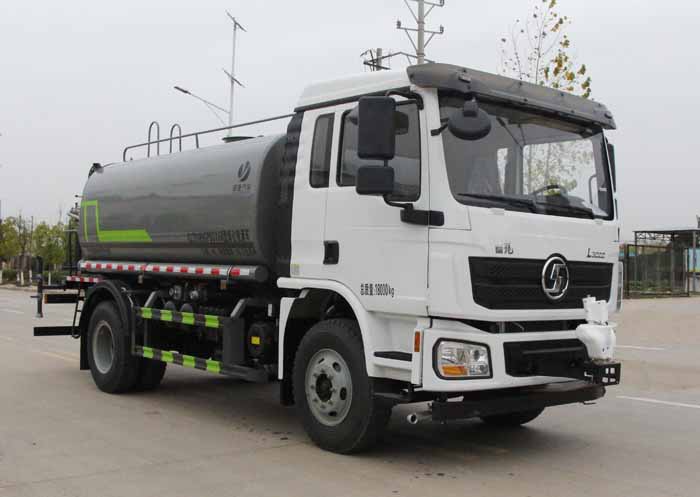

綠化噴灑車

產品型號

CLT5189GPSSX6B

總質量(Kg)

18000

罐體容積(m3)

11.2

額定載質量(Kg)

10770,10705,11070,11005

外形尺寸(mm)

8350,8100,7850,7600×2500,2550×3200,3300

整備質量(Kg)

7100,6800

貨廂尺寸(mm)

××

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

2,3

鞍座最大載質量(Kg)

接近角/離去角(°)

21/12,21/13

前懸/后懸(mm)

1340/2510,1340/2260

軸荷(Kg)

6500/11500

最高車速(Km/h)

89

備注

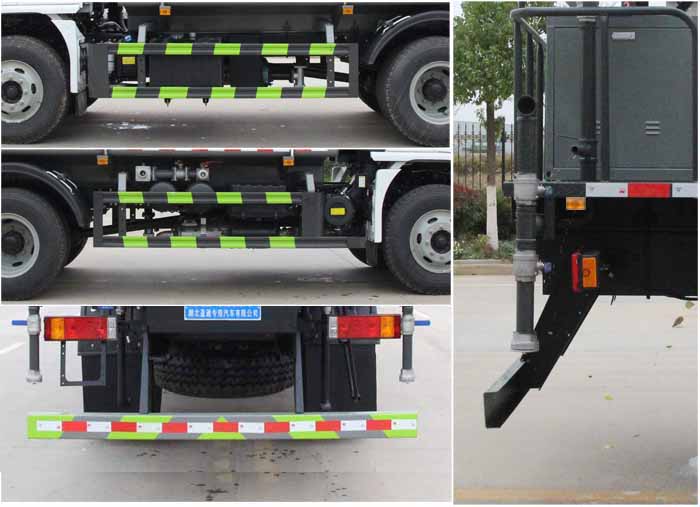

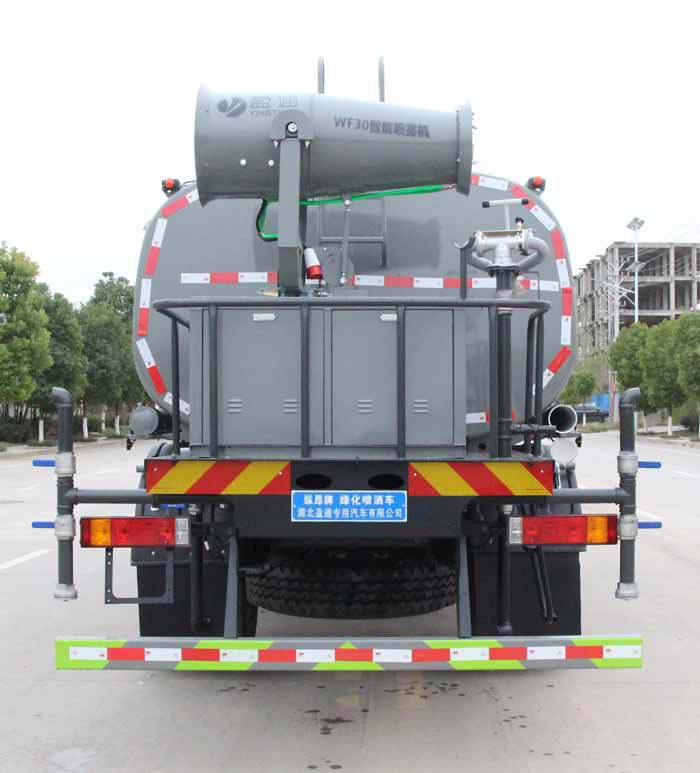

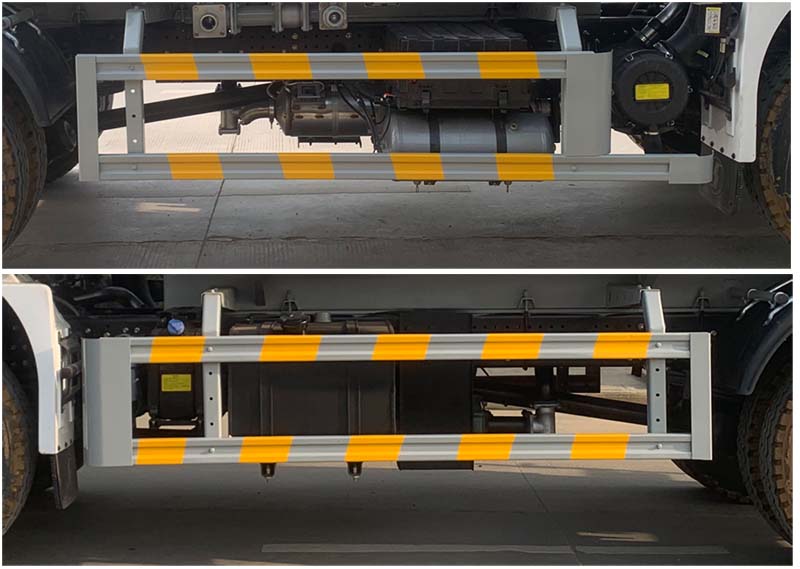

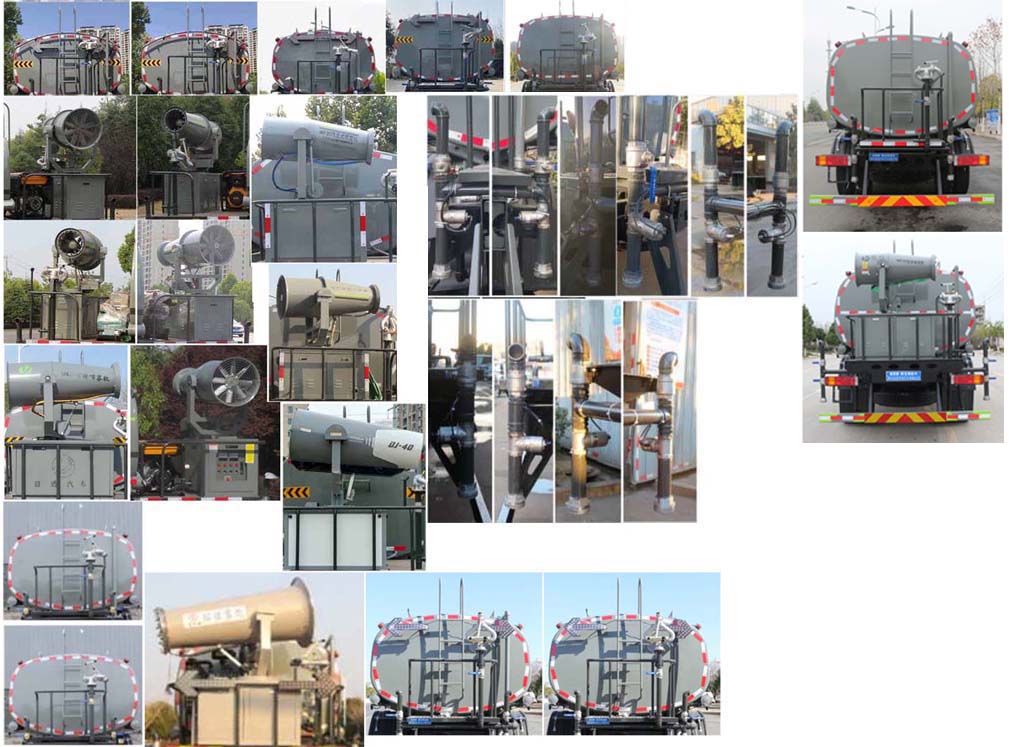

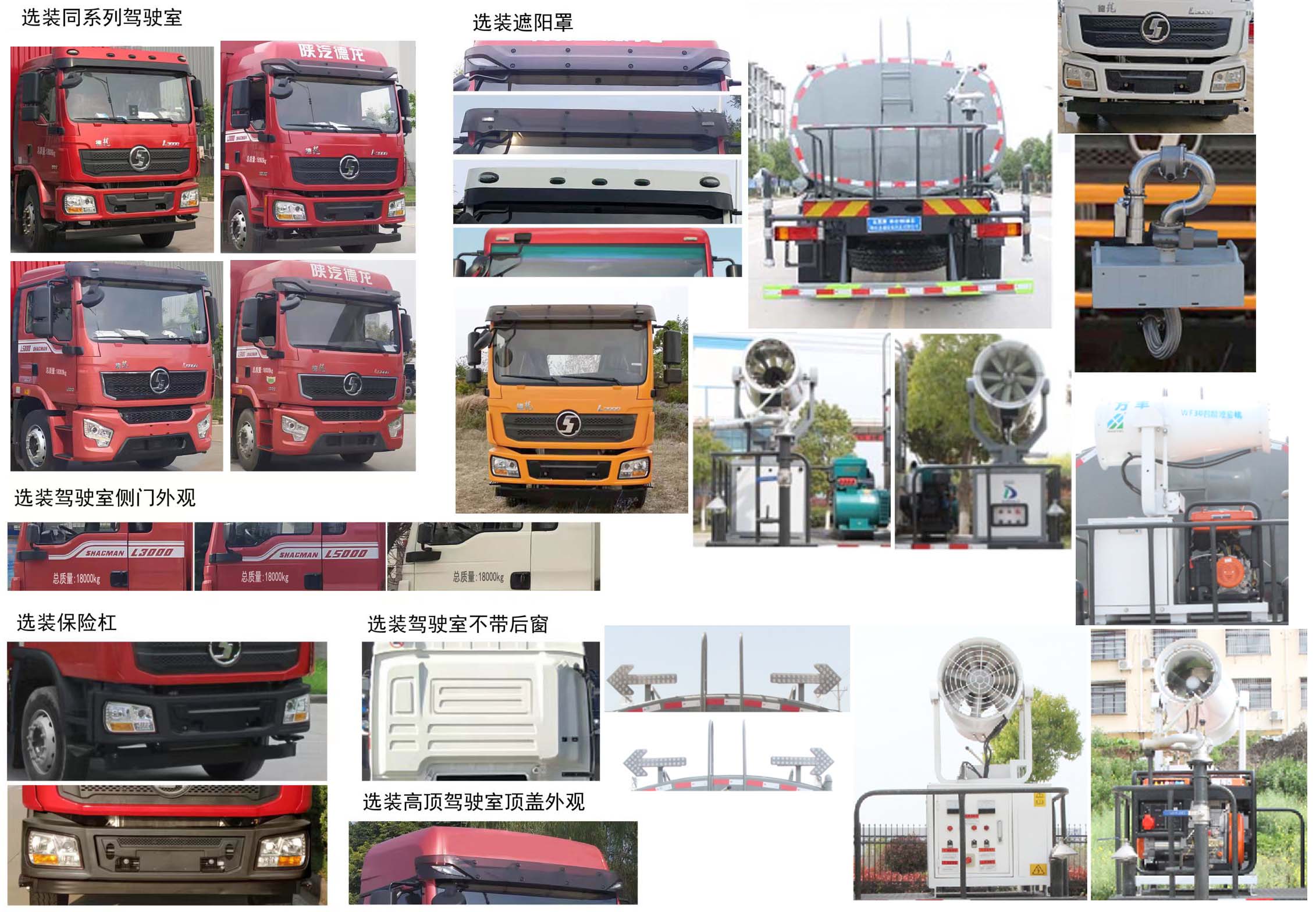

該車主要用于城鄉園林綠化噴灑作業;主要裝置為罐體及噴灑裝置.罐體總容量:11.2立方米,罐體有效容積:10.7立方米;罐體外形尺寸(長×長軸×短軸)(mm):4000×2300×1540,4200×2300×1450.ABS系統生產廠家及型號分別為:西安正昌電子股份有限公司(型號:ZQFB-V).側、后防護材料均為:Q235碳鋼,連接方式均為:螺栓連接,后部防護截面尺寸(mm):120×50,后部防護離地高度(mm):470.僅采用底盤4000mm軸距改裝.選裝前部不帶電子霧炮,選裝電子霧炮樣式.當前部不帶電子霧炮時,車輛長度7850mm,7600mm,無前伸;當前部選裝電子霧炮時,車輛長度8350mm,8100mm,前伸500mm.選裝后部大工作平臺.后軸僅采用鋼板彈簧懸架.選裝噴灑裝置樣式,選裝后部箭頭燈裝置,選裝后部弧形噴灑裝置樣式,選裝自動球閥安裝位置,后部作業燈僅在作業時開啟,車輛行駛過程中不可開啟.隨底盤選裝油箱電瓶安裝位置.隨底盤選裝駕駛室.

【陜汽15方灑水車底盤技術參數】

底盤型號

SX1189LA1F1C

底盤名稱

底盤

商標名稱

陜汽牌

生產企業

陜西汽車集團股份有限公司

軸數

2

輪胎數

6

軸距 (mm)

4500,3800,4200,4700,5100,5300,4000,5600,3900

輪胎規格

10.00R20 18PR,11R22.5 18PR,295/80R22.5 18PR

鋼板彈簧片數

10/9+6,3/4+3,3/-,7/7+3,7/7+6

前輪距(mm)

1935,1960

燃料種類

柴油

后輪距(mm)

1860

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量(ml)

功率(Kw)

B6.2NS6B230

B6.2NS6B210

YCS06270-60

YCS06245-60

WP6H270E61

WP6H245E61

YCK05240-60

YCK05210-60

YCK05190-60

WP4.6NQ220E61

B6.2NS6B260

B6.2NS6B245

YCS04200-68

WP4.6NQ220E61A

WP7H270E68

WP4.6NQ220E62

YCS04200-61A

YCS04220-61A

東風康明斯發動機有限公司

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

廣西玉柴機器股份有限公司

濰柴動力股份有限公司

濰柴動力股份有限公司

廣西玉柴機器股份有限公司

廣西玉柴機器股份有限公司

廣西玉柴機器股份有限公司

濰柴動力股份有限公司

東風康明斯發動機有限公司

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

濰柴動力股份有限公司

濰柴動力股份有限公司

濰柴動力股份有限公司

廣西玉柴機器股份有限公司

廣西玉柴機器股份有限公司

6200

6200

6234

6234

6220

6220

5132

5132

5132

4580

6200

6200

4156

4580

6800

4580

4295

4295

169

154

199

180

199

180

176

157

140

162

191

180

147

162

199

162

147

162
